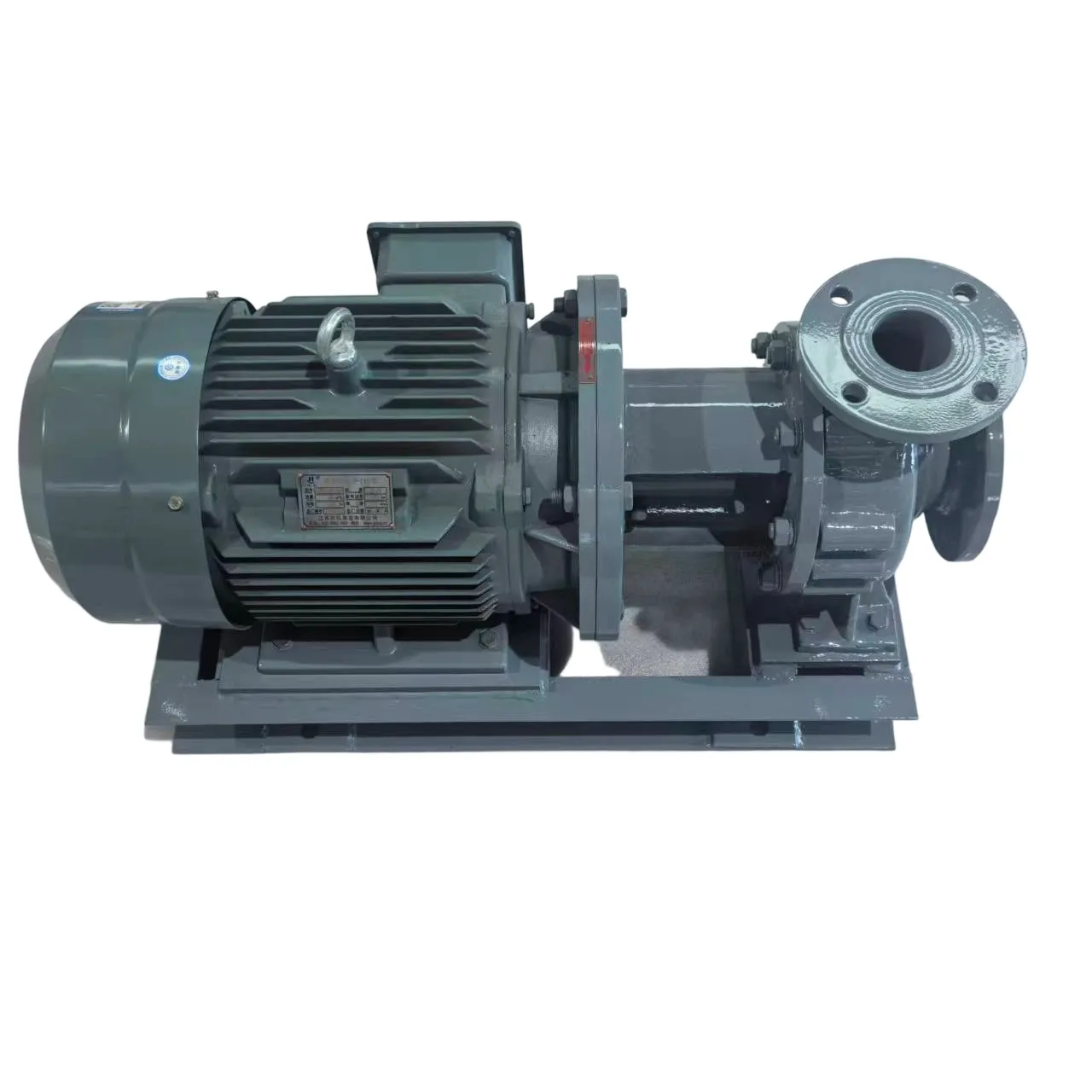

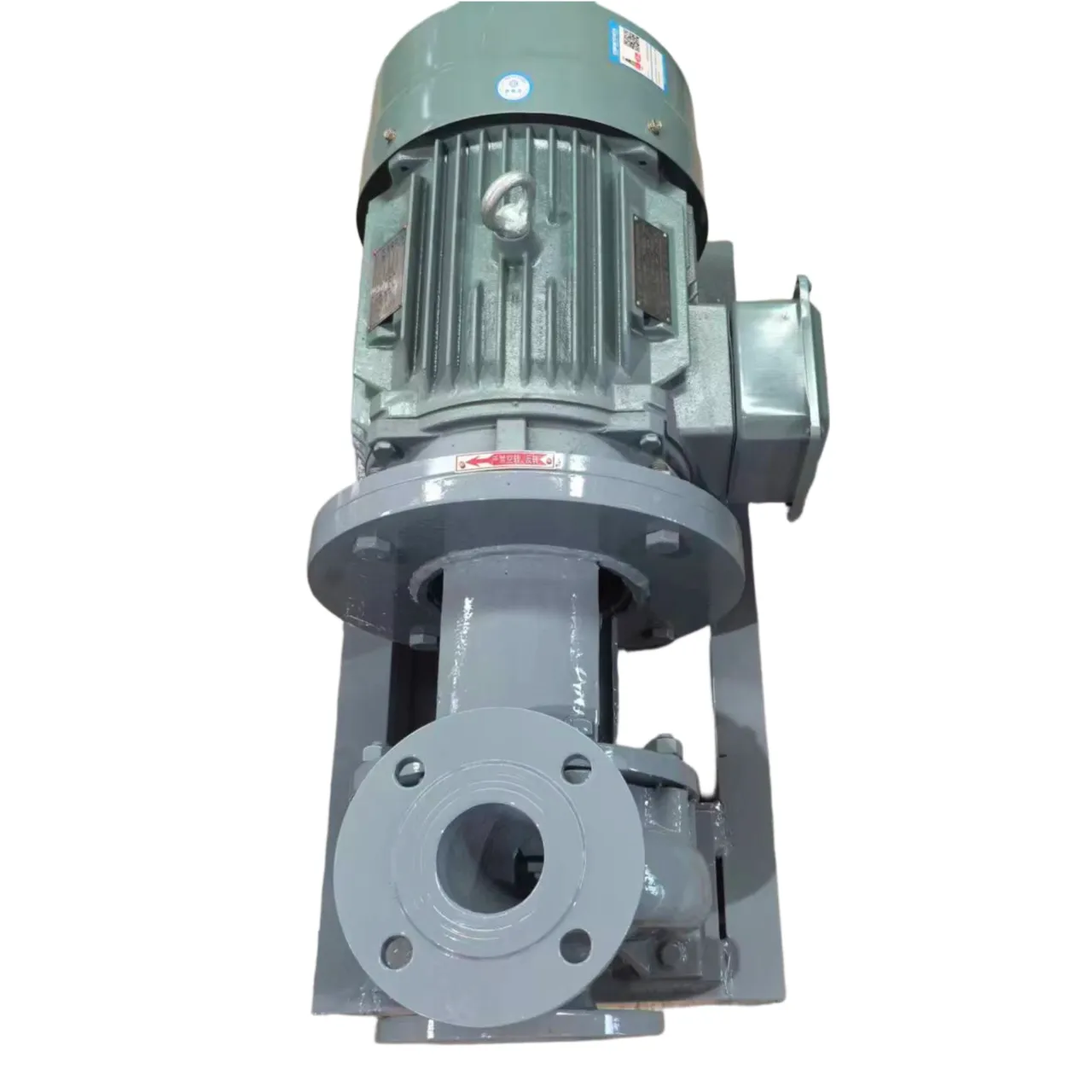

Горизонтальный центробежный химический насос с прямым соединением

Горизонтальный прямосоединенный центробежный химический насос — это компактный насос для перекачки коррозионных промышленных жидкостей. Он использует одноступенчатую одновсасывающую гидравлическую конструкцию. При этом мотор соединен с насосом через фланцевую опору.

Такое расположение исключает традиционный внешний гибкий муфта и защитную обшивку муфты. Поэтому вся установка короче и требует меньше места для монтажа. Также уменьшается количество точек выравнивания.

Этот насос обычно называют прямосоединенным химическим насосом IHZ. Он подходит для чистых химических жидкостей с вязкостью, близкой к воде. Как производитель насосов, мы подбираем каждую установку под требуемый расход, напор, жидкость, температуру и условия места установки.

Технические характеристики

Фактическая производительность зависит от модели, диаметра импеллера, скорости вращения, плотности, вязкости и температуры жидкости. Поэтому окончательный выбор должен следовать кривой производительности.

Компактная прямосоединенная конструкция

Стандартный химический насос с длинной муфтой использует насосный вал, гибкую муфту, защитную обшивку муфты и отдельный вал мотора. Напротив, прямосоединенная конструкция соединяет насос и мотор через компактную опорную структуру.

В результате это обеспечивает несколько преимуществ:

• Короткая общая длина
• Меньшая основа
• Отсутствие внешней защитной обшивки муфты
• Меньше точек выравнивания
• Ниже объем работ по монтажу
• Снижен риск несовпадения муфты
• Простая и чистая компоновка оборудования
• Удобный доступ к деталям насоса

Прямое соединение также помогает поддерживать центрирование вращающихся деталей. Однако установка все равно должна быть смонтирована на плоской и жесткой основе.

Как работает насос

Жидкость поступает в насос через горизонтальный вход. Затем вращающийся импеллер увеличивает ее скорость. Далее спиральная обшивка преобразует часть этой скорости в давление. Наконец, жидкость выходит через верхний выпускной фланец.

Основные компоненты включают:

• Спиральная обшивка насоса
• Замкнутый импеллер
• Крышка насоса
• Насосный вал
• Меняемый втулка вала
• Механическая уплотнение
• Фланцевая опора мотора
• Электродвигатель
• Стальная основа

Этот простой путь потока поддерживает стабильную перекачку химических жидкостей. Кроме того, одноступенчатая конструкция делает осмотр и обслуживание простыми.

Варианты коррозионностойких материалов

Мокрые части могут быть изготовлены из разных металлов в зависимости от жидкости. Общие варианты включают:

• Литой сталь
• Нержавеющая сталь 304
• Нержавеющая сталь 304L
• Нержавеющая сталь 316
• Нержавеющая сталь 316L
• Двухфазная нержавеющая сталь
• Спецкоррозионностойкие сплавы

Выбор материала должен учитывать полный химический состав, концентрацию, температуру и время эксплуатации. Кроме того, обшивка, импеллер, втулка вала, уплотнительные поверхности и прокладки должны быть совместимы с жидкостью.

Для высококоррозионных кислот или окисляющих химических веществ может быть более подходящим насос с фторпластиковым покрытием или из специального сплава.

Варианты механических уплотнений

Механическое уплотнение обычно используется для контроля утечек вокруг насосного вала. Доступные уплотнительные поверхности могут включать углерод, керамику, карбид кремния или карбид вольфрама.

Одноэтапные механические уплотнения подходят для многих обычных химических задач. Однако двухэтапные механические уплотнения могут быть выбраны для токсичных, легковоспламеняющихся, кристаллизующихся или высокотемпературных жидкостей. При необходимости также можно добавить систему охлаждения, промывки или внешнюю систему поддержки уплотнения.

Правильное уплотнение зависит от жидкости, давления, температуры, твердых частиц и допустимого уровня утечек.

Подходящие промышленные приложения

Горизонтальный прямосоединенный центробежный химический насос широко используется в:

• Химическом производстве
• Перекачке кислот и щелочей
• Фармацевтической обработке
• Производстве пестицидов
• Удобрительных заводах
• Окислении металлов
• Гальванических линиях
• Производстве бумаги и целлюлозы
• Текстильных и красильных заводах
• Продуктовом производстве
• Промышленной очистке воды
• Обработке сточных вод
• Нефтяных и перерабатывающих системах

Стандартный насос предназначен для чистых жидкостей без твердых частиц. Поэтому для абразивных пульп, крупных частиц или волокнистых материалов требуется другая конструкция насоса.

Мотор и электрические варианты

Стандартные трехфазные моторы доступны для обычных промышленных объектов. Также можно поставить взрывозащищенные моторы для зон, где могут присутствовать легковоспламеняющиеся газы или пары.

Доступные варианты моторов включают:

• 380 В, 400 В, 415 В, 440 В или 460 В
• 50 Гц или 60 Гц
• Стандартный или высокоэффективный мотор
• Взрывозащищенный мотор
• Защита для наружного использования
• Совместимость с переменным частотным приводом

Номинальная мощность мотора должна быть проверена с учетом плотности жидкости и полного диапазона эксплуатации.

Монтаж и запуск

Установите насос на прочной и горизонтальной основе. Также отдельно поддерживайте входные и выходные трубы. Вес трубопровода не должен действовать на обшивку насоса.

Перед запуском:

• Наполните насос и всасывающую линию жидкостью
• Удалите попавший воздух
• Проверьте направление вращения мотора
• Полностью откройте входной клапан
• Убедитесь, что вал свободно вращается
• Проверьте все фланцевые и уплотнительные соединения

Насос не самососевой и никогда не должен работать на холостом ходу. Во время эксплуатации контролируйте вибрацию, утечки уплотнения, ток мотора и температуру подшипников.

Производительская индивидуализация и тестирование

Мы предоставляем гидравлический выбор, подбор материалов, проектирование механических уплотнений, конфигурацию мотора, сборку и осмотр. Также доступны индивидуальные стандарты фланцев, напряжение, частота, покрытия, размеры основания и запасные части.

Для точного выбора предоставьте:

• Название и концентрация жидкости
• Рабочая температура
• Плотность и вязкость
• Требуемый расход и напор
• Давление всасывания или уровень в баке
• Напряжение и частота мотора
• Окружение установки
• Требования к опасным зонам
• Ежедневные часы эксплуатации

Полные данные эксплуатации помогают нам выбрать надежный и экономически эффективный насос.

Часто задаваемые вопросы

Какое основное преимущество прямого соединения?

Оно создает более короткую установку и исключает внешнюю гибкую муфту. Поэтому монтаж и выравнивание проще.

Является ли этот насос самососевым?

Нет. Перед запуском наполните обшивку насоса и всасывающую линию.

Может ли он перекачивать кислоты и щелочи?

Да, если мокрый материал и уплотнение совместимы с конкретным химическим веществом и температурой.

Можно ли поставить взрывозащищенный мотор?

Да. Мы можем подобрать мотор под требуемую категорию опасной зоны, напряжение, частоту и класс защиты.

Запросить коммерческое предложение на насос

Отправьте нам ваши данные эксплуатации для горизонтального прямосоединенного центробежного химического насоса. Наша техническая команда рекомендует гидравлический размер, материал, уплотнение, мотор и аксессуары для вашего процесса.
